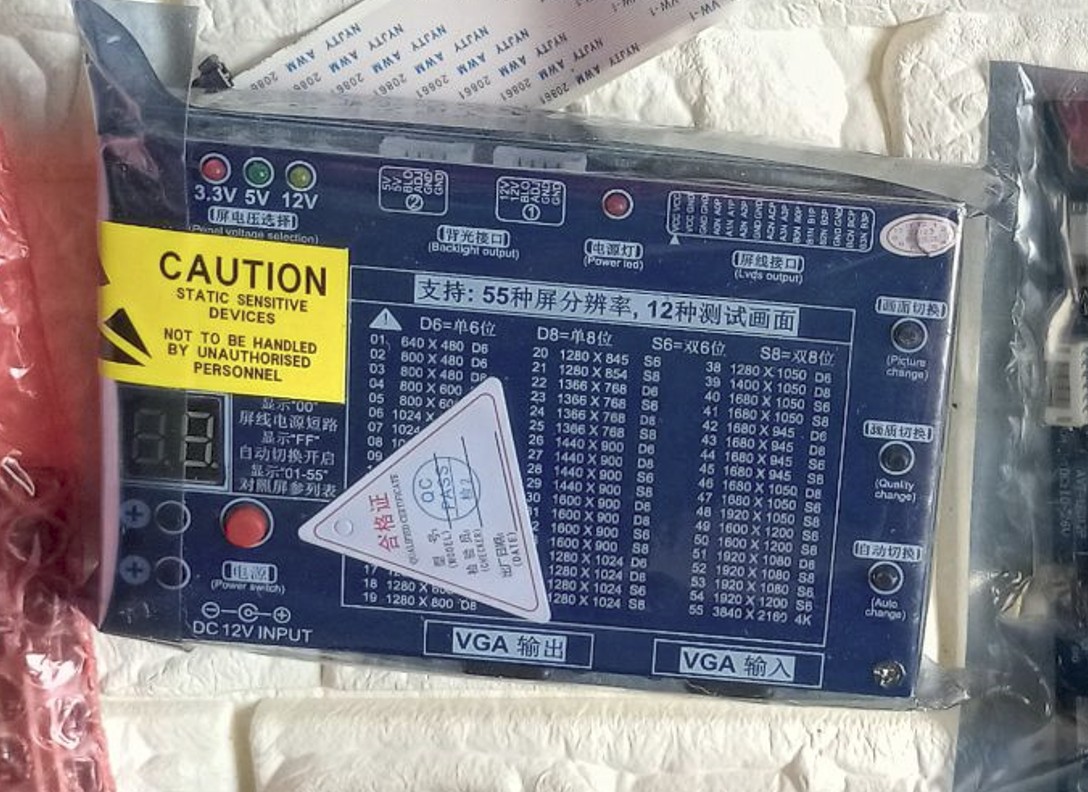

เครื่องมือทดสอบจอLCD-T-V8 ( รุ่นใหม่รองรับ 2K-4K)

Function Introduction Electrical Specifications Input voltage:DC 7-12V Input current:≥3A LCD voltage output:3.3V with protective alarm for short circuit Backlights Output:Built-in Constant current output with protective alarm for short circuit VGA input signal Maximal: Support 1920*1080 60HZ.LCD screen tester (Fifth Edition) with a new hardware driver and software solutions, a new white bottom green word panels, screen clearand beautiful. Improve the second edition of the many details, so that the product is more and more perfect 1 the use of simple and convenient, the Fifth version of the 55 LVDS LCD screen resolution 2 through the key switch digital tube display of the corresponding resolution of the value, you can point screen; 3 increase the LCD screen power supply short circuit protection function, prevent screen line plug or dislocation or liquid crystal screen power supply board damage, the digital tube display flashing after the screen line short circuit, the buzzer is long, short circuit after the resumption of normal (no longer than one minute long short circuit); , built in a variety of standard test plan, test chart function and role see below; 4 built in a variety of standard test plan, test chart function and role see below; 5 the test instrument panel comes with the operation instructions, use a glance; 6 with a key to automatic baking machine mode, convenient maintenance, factory assembly of the machine; 7 plug in an external VGA line automatically switch to the external VGA input signal display; 8 almost compatible with 95% 7 inch -84 inch LCD/LED LVDS LCD screen test; 9 general 12V LCD power supply, current size according to the actual need to test the screen and set; 10 increase the anti piracy anti dismounting function, dismantle, self destruct program, the consequences.


ประการแรกฟังก์ชันอธิบายดังนี้(สำหรับ LCD ทดสอบ, ซ่อมแซม, ประกอบ)

Tester LCD (ฉบับที่สี่) ด้วยโซลูชันซอฟต์แวร์และโซลูชันซอฟต์แวร์
ใหม่แผงสีขาวสีเขียวใหม่หน้าจอที่ชัดเจนและสวยงาม ปรับปรุงหลายข้อบกพร่องของรุ่นแรกของบาง
ส่วนทำให้ผลิตภัณฑ์มีความซับซ้อนมากขึ้น
1 เป็นเรื่องง่ายและใช้งานง่ายรุ่นที่สี่สร้าง 24 ชนิด LVDS ขั้นตอนความละเอียดจอแอลซีดี;
2 โดยจอแสดงผลดิจิตอลเปลี่ยนสำคัญที่สอดคล้องกับค่าความละเอียดที่จะชี้หน้าจอ
3 เพิ่มขึ้นจอแอลซีดีแหล่งจ่ายไฟป้องกันการลัดวงจร ป้องกันหน้าจอการเชื่อมต่อสายผิดหรือแหล่งจ่ายไฟแผงผลึกเหลว
ลัดวงจรคณะกรรมการการขับรถได้รับความเสียหายดิจิตอลสายหน้าจอกระพริบสั้น "00", ออดยาว
เสียงลัดวงจรปกติจะถูกลบออก (นาทีหรือมากกว่าเป็นเวลานานห้ามการลัดวงจร);
4 ที่มีความหลากหลายในตัวรูปแบบการทดสอบมาตรฐานฟังก์ชั่นรูปแบบการทดสอบและผลกระทบดูหมายเหตุด้านล่าง;
5 แผงทดสอบการดำเนินการใช้งานได้อย่างรวดเร็ว;
6 เครื่องอบอัตโนมัติที่มีรูปแบบที่สำคัญการบำรุงรักษาง่ายอบโรงงานประกอบเครื่อง;
7 เสียบสาย VGA ภายนอกจะเปลี่ยนโดยอัตโนมัติเพื่อสัญญาณภายนอกป้อนข้อมูลแสดงผล VGA;
8, จอแอลซีดีที่เข้ากันได้ / LED 90% ของการทดสอบของเหลวแผงคริสตัลขนาด 7 นิ้วอินเตอร์เฟส LVDS -55 นิ้ว
9, power supply สากล 12V ผลึกเหลวตามขนาดปัจจุบันที่เกิดขึ้นจริง จำเป็นต้องทดสอบหน้าจออาจจะ
10 เราสนับสนุนการพัฒนาอินเตอร์เฟซการ์ดเชื่อมต่อ eDP บอร์ด LCD สนับสนุนความหลากหลายของความละเอียด
อินเตอร์เฟซ eDP จอแอลซีดีทดสอบ
11 เพิ่มการป้องกันการละเมิดลิขสิทธิ์ฟังก์ชั่นป้องกันการรื้อถอนรื้อโปรแกรมทำลายตัวเองที่อันตรายของคุณ

12 ส่วนแรงดันสูงภายนอกปัญหาได้อย่างรวดเร็วตัดสินโคมไฟหรือแรงดันสูงส่วนถ้ามันเป็นปัญหาของหลอด 3 สามารถเชื่อมต่อกับบ้านโคมไฟที่ดีในสามส่วนแรงดันสูงของที่นั่งและที่สี่ ไฟเครื่องเกิดข้อผิดพลาดที่ต่อมาเชื่อมต่อกับหลอดไฟไม่สว่างคือหลอดไฟเสียสะดวกและรวดเร็ว

13. ข้อเสนอของผู้ทดสอบประกอบด้วยเฉพาะราคาของโฮสต์ต้องมีรายละเอียดเพิ่มเติมจากราคาหน้าจอและราคาพลังงานภายนอก

Built-ฟังก์ชั่นหน้าจอทดสอบมาตรฐานแปดและรายละเอียดผล:
1 สีของหน้าจอ:สำหรับการตรวจสอบว่าการบำรุงรักษาขาดของจอแสดงผลสีดำและสีขาว, ภาพที่ไม่ดีผิดรบกวนกระวนกระวายใจ;
2 ภาพระดับสีเทา:สำหรับการตรวจสอบไม่ว่าจะเป็นบริการจอวิดีโอ สีดำและสีขาว, ภาพที่ไม่ดีรบกวน dithering ความล้มเหลวและการเปลี่ยนสียากจน
3, หน้าจอสีดำ:สำหรับการตรวจสอบไม่ว่าจะเป็นจอแสดงผลที่สว่างสดใสบำรุงรักษาสายสว่างวงสว่างแสงรั่วพิกเซลตายโยนสีผิดความล้มเหลวสี;
4 หน้าจอสีขาว:สำหรับการตรวจสอบไม่ว่าจะเป็นจอแสดงผลการบำรุงรักษามีจุดด่างดำวงสีเข้ม, สีขาว, รอยด่างหล่อสี CRT ดึงดูดริ้วรอยโคมไฟสีเหลืองผิดสว่างต่ำ;
5, พื้นหลัง WINDOWS:.สีนี้เป็นของเรา ที่ออกแบบมาสำหรับการตรวจสอบของการบำรุงรักษาหน้าจอแสดงผลคริสตัลเหลวถ้ามีเส้นสีเข้ม (นามสกุลปกติไม่สามารถมองเห็น), จุดด่างดำ, วงดนตรีเข้มหล่อ CRT ดึงดูดความผิดความล้มเหลวของหน้าจอ
6 หน้าจอสีแดง:สำหรับการตรวจสอบว่าการบำรุงรักษาการแสดงผล มีจุดสว่างจุดสีพิกเซลตายหล่อสี CRT แม่เหล็กความผิดไม่สม่ำเสมอสี
7 หน้าจอสีเขียว:สำหรับการตรวจสอบว่าจุดสว่างจอแสดงผลการบำรุงรักษาจุดสีพิกเซลตาย สี CRT แม่เหล็กความผิดไม่สม่ำเสมอสี
8 หน้าจอสีน้ำเงิน:สำหรับการตรวจสอบว่าจุดจอแสดงผลการบำรุงรักษาสดใสจุดสีพิกเซลตายหล่อสี CRT แม่เหล็ก, ความไม่สม่ำเสมอของสีและความผิดอื่น ๆ
