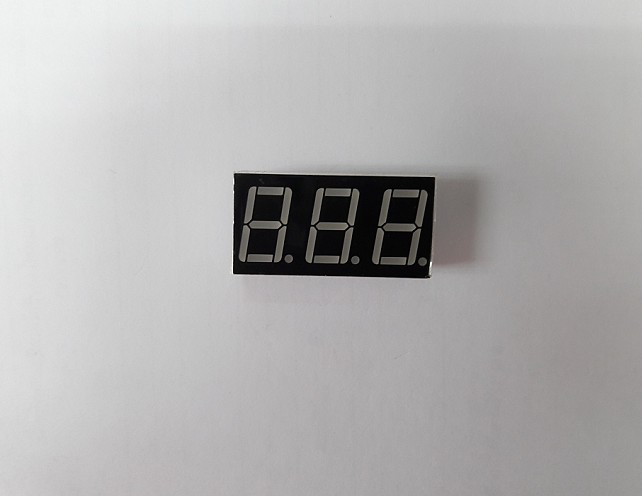

7 Segment Common Cathode 3 digit 3 หลัก สีแดงแบบไฟลบร่วม 5631AH / 5361AH

ตัวอย่างการเขียนโปรแกรมขับ LED 7 Segment ให้แสดงเป็นเลข 0 แต่โปรแกรมนี้ทำได้เพียงแค่แสดงเลข 0 ค้างไว้เฉยๆเท่านั้นไม่สามารถนำไปใช้ประโยชน์อะไรได้ เป็นตัวอย่างแสดงให้เห็นการใช้งานลูพ for ในการนับค่าตัวแปรในอาเรย์เท่านั้น และ จากวงจรเดิมนี้เราจะมาทดลองเขียนโปรแกรมนับเลข 0-9 โดยจะเริ่มต้นที่ 0 และเพิ่มค่าขึ้นทีละ 1 ค่าทุกๆ 1 วินาที เมื่อนับไปจนถึง 9 แล้วก็จะวนกลับมาเริ่มต้นที่ 0 ใหม่ และวนทำงานไปเรื่อยๆ

//โค้ดโปรแกรมนับเลข 0-9 อย่างง่าย แบบไม่ซับซ้อน

//**********************************************************************

#define a 8                                   //กำหนดให้ขา 8 ขับเซ็กเมนต์ a

#define b 7                                    //กำหนดให้ขา 7 ขับเซ็กเมนต์ b

#define c 6                                   //กำหนดให้ขา 6 ขับเซ็กเมนต์ c

#define d 5                                    //กำหนดให้ขา 5 ขับเซ็กเมนต์ d

#define e 4                                   //กำหนดให้ขา 4 ขับเซ็กเมนต์ e

#define f 3                                    //กำหนดให้ขา 3 ขับเซ็กเมนต์ f

#define g 2                                   //กำหนดให้ขา 2 ขับเซ็กเมนต์ g

unsigned int cnt = 0;                      //ประกาศตัวแปรชนิดเลขจำนวน cnt เต็มเพื่อใช้นับ

unsigned char pin[]={2,3,4,5,6,7,8};   //ประกาศตัวแปรอาเรย์ ตำแหน่งขาที่จะใช้

void setup() {                         //เริ่มฟังชั่น loop

  for(int  I = 0; I < 7; i++){        //วนลูพนับ 0-7

    pinMode(pin[i],OUTPUT);    //กำหนดให้ขาทั้ง 7 ทำงานเป็นเอาต์พุต

  }

  disp7(cnt);                             //เรียกใช้ฟังชั่น disp7 ให้แสดงค่า cnt คือ แสดงตัวเลข 0

  delay(1000);                         //หน่วงเวลา 1 วินาที

}                                             //จบฟังชั่น loop

void loop() {                            //เริ่มฟังชั่น loop

 cnt++;                                  //เพิ่มค่าตัวแปร cnt ขึ้น 1 ค่า

 if(cnt > 9)cnt=0;                      //ถ้าหากค่าตัวแปร cnt มากกว่า 9 ให้ cnt มีค่าเป็น 0

 disp7(cnt);                            //เรียกใช้ฟังชั่น disp7 โดยส่งค่า cnt เข้าไปในฟังชั่นด้วย

 delay(1000);                           //หน่วงเวลา 1 วินาที
