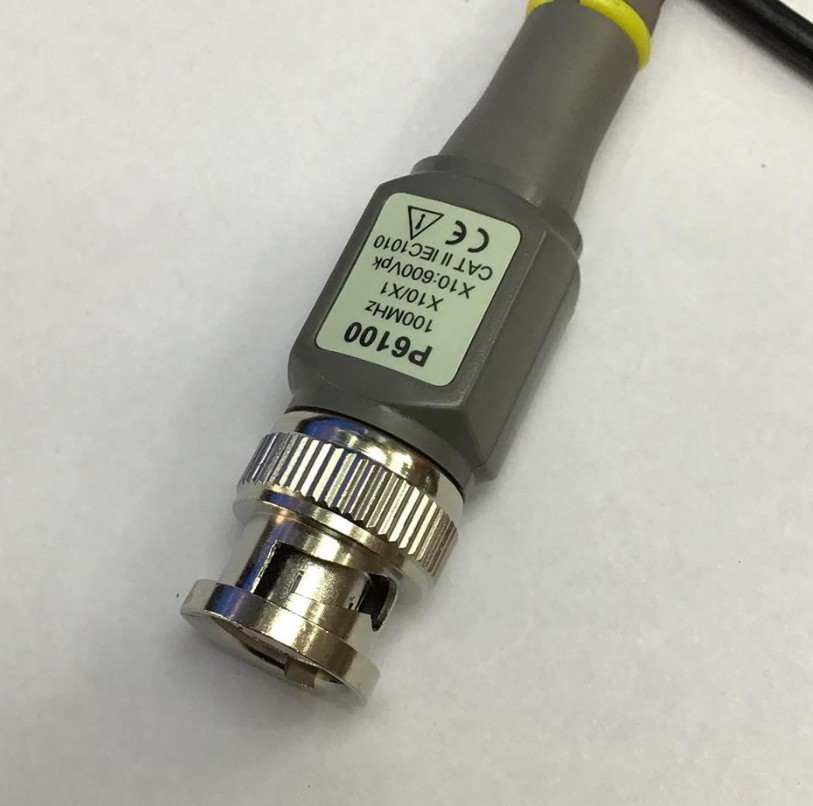

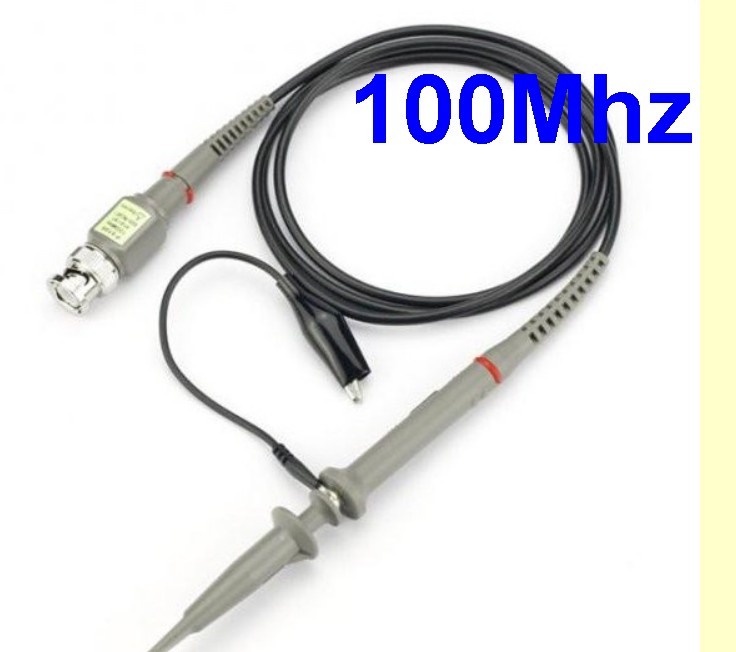

สายสโคปP6100 100 MHz Oscilloscope 1x & 10x Passive Probe

รายละเอียด:

รุ่น: P6100

อัตราส่วนการลดทอน: 1x และ 10x

ความต้านทานขาเข้า (MΩ): 1x: 1

                                         10 เท่า: 10

Input Capacitance (pF): 1x: 90

                                          10x: 18

ช่วงชดเชย (pF): 10x: 10-35

Brandwidth (MHz): 1x: 6

                                 10x: 100

เวลาที่เพิ่มขึ้น (ns): 1: 58

                           10 เท่า: 3.5

แรงดันในการทำงาน (Vp-p): 1 เท่า: 300

                                           10x: 600

น้ำหนักสุทธิ (กรัม): 64

ความยาวสายเคเบิล (ซม.): 120

อุณหภูมิในการทำงาน (?): - 10- + 50

อุณหภูมิที่ไม่ใช้งาน (?): - 20- + 75

ความชื้น: ± 5% ความชื้นสัมพัทธ์

คู่มือการใช้งาน

เครื่องวัดความต้านทานแบบพาสซีฟสูงนี้ได้รับการออกแบบและสอบเทียบเพื่อใช้กับออสซิลโลสโคปที่มีอิมพีแดนซ์อินพุตที่ 1 MΩและความสามารถในการป้อนข้อมูลอยู่ในช่วงการชดเชย (โปรดดูข้อกำหนด) เมื่อเชื่อมต่อโพรบโปรดเชื่อมต่อกับออสซิลโลสโคปก่อน สัญญาณทดสอบ เมื่อถอดหัววัดออกให้ถอดปลายหัววัดออกก่อนจากสัญญาณทดสอบ ในระหว่างการทดสอบตรวจสอบให้แน่ใจว่าคลิปจระเข้สามารถต่อสายดินได้อย่างน่าเชื่อถือ

การปรับค่าชดเชยความถี่ต่ำ

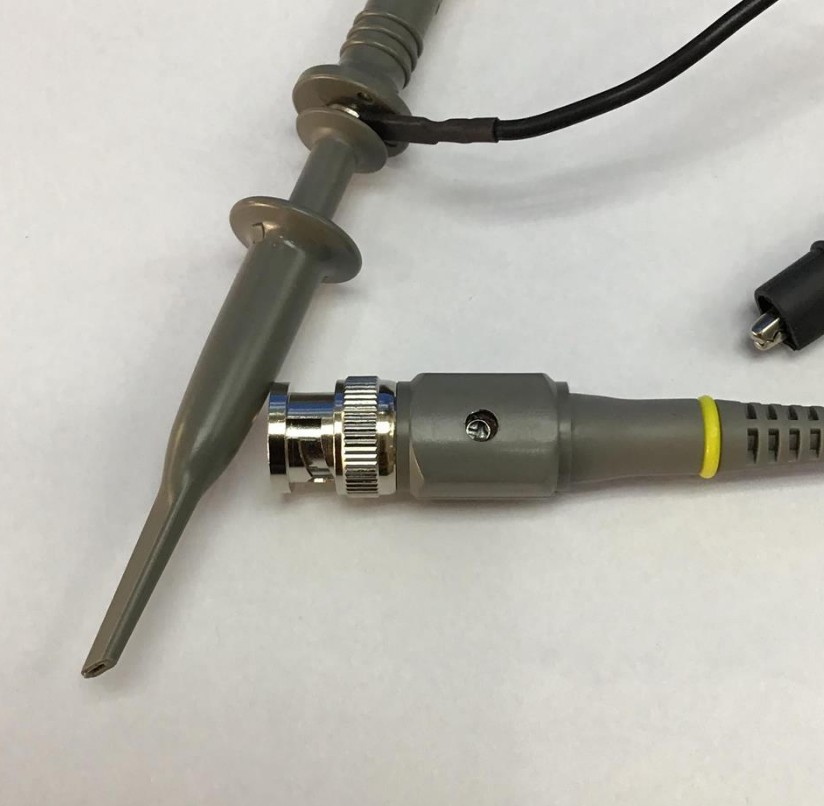

การตอบสนองต่อความถี่ต่ำสามารถจับคู่กับออสซิลโลสโคปได้โดยการปรับ trimmer compesation บนหัวของหัววัด
1. เชื่อมต่อหัววัดไปยัง oscilloscope และแหล่งกำเนิดคลื่นรูปคลื่น 1KHz
2. ให้ oscilloscope แสดงรูปคลื่นที่เสถียร
3. ระมัดระวังปรับเครื่องมือตัดแต่งเพื่อทดสอบการทดสอบแบบแบนกับคลื่นสี่เหลี่ยมที่แสดงบนออสซิลโลสโคป
